什么是灌注樁?
灌注樁是一種就位成孔,灌注混凝土或鋼筋混凝土而制成的樁。
灌注樁的成孔方法?
鉆孔灌注樁:用螺旋鉆機、潛水鉆機等就地成孔灌注混凝土而成樁,施工時無振動、不擠土,但樁的沉降量稍大。
沉管灌注樁:用錘擊或振動將帶有鋼筋混凝土樁靴(樁尖)或活瓣式樁靴的鋼管沉入土中,然后灌注混凝土同時拔管而成樁。
沖孔灌注樁:沖孔是用沖擊鉆機把帶鉆刃的重鉆頭(又稱沖錘)提高,靠自由下落的沖擊力來削切巖層,排出碎渣成孔。沖擊鉆機有鉆桿式和鋼絲繩式兩種。前者所鉆孔徑較小、效率較低、應用較少。
爆擴灌注樁:指用鉆孔爆擴成孔,孔底放入炸藥,再灌入適量的混凝土,然后引爆,使孔底形成擴大頭,再放入鋼筋籠,澆注樁身混凝土。
人工挖孔灌注樁:指樁孔采用人工挖掘方法進行成孔,然后安放鋼筋籠,澆筑混凝土而成的樁。為了確保人工挖孔樁施工過程中的安全,施工時必須考慮預防孔壁坍塌和流砂現象發生,制定合理的護壁措施。
灌注樁與預制樁的比較?
擠土效應:小
樁長、樁徑:變化自如
施工工藝:復雜、工期長

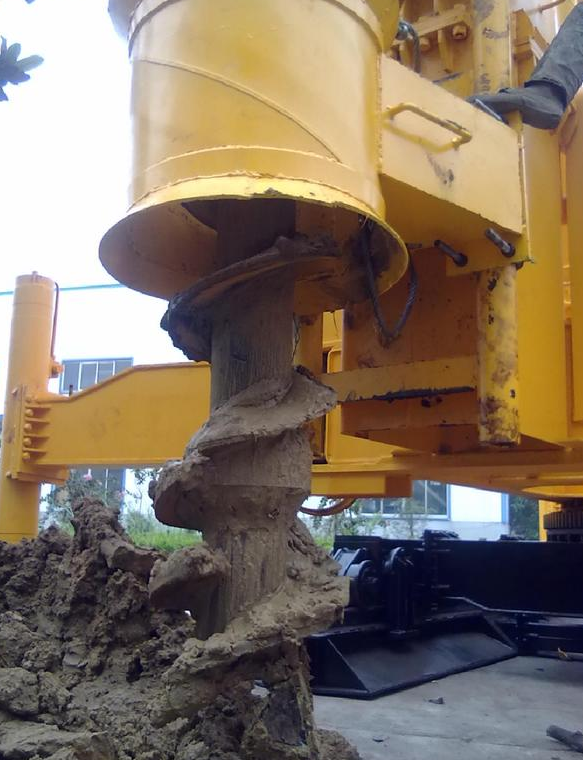

(一)鉆孔機械設備螺旋鉆孔機
用于地下水位以上的粘土、粉土、中密以上砂土等,孔徑300-800mm,鉆孔深度8-12m
回轉鉆孔機
鉆孔直徑可達2.5m,鉆進深度可達50-100m,適宜多種地質
鉆擴機
有柱頭鉆頭和擴底鉆頭
對于擴大頭樁,至設計標高后換擴大鉆頭
全套管鉆機
(二)鉆孔灌注樁
1、干作業成孔灌注樁鋼護筒施工
北方地區或無地下水的土層
適用:填土、粘性土、粉土、碎石土;
成孔機械:螺旋鉆機 孔徑800~1200
施工工藝
(清理場地、測量放線)樁定位→鉆機就位→鉆孔→清孔(成孔質量檢查驗收)→放鋼筋籠→澆砼。
注意問題
①成孔順序:現場條件、樁機行走方便;
②孔距較小,間隔成孔;
③及時澆砼,防孔壁坍塌;
質量要求
① 偏差要求:
垂直度偏差≯1%
② 孔底虛土厚度: 端承樁≯50;
摩擦樁≯150。
③ 避免出現縮徑和斷樁
2、泥漿護壁成孔(用于有地下水)
原理:鉆機成孔,泥漿護壁排土渣
成孔機械(鉆頭)
沖擊鉆:碎石土、砂土、粘性土、風化巖;
回轉鉆:填土、粘性土、淤泥、砂土;
施工工藝
樁定位→埋護筒→配泥漿→鉆孔、灌泥漿→清孔→放鋼筋籠→水下澆砼。
(1)測定樁位
(2)埋設護筒
作用:
固定樁孔位置;
保護孔口;
維持孔內水頭,
防止塌孔;
為鉆頭導向
埋設的鋼護筒
泥漿護壁鉆孔灌注樁施工時,通常應埋設鋼護筒,以起定位、保護孔口、存儲泥漿和使其高于地下水位。
水上搭操作平臺,進行鉆孔灌注樁施工,埋設鋼護筒。
(3)樁機就位
(4)泥漿制備
護壁的泥漿有采用膨潤土制漿、原土制漿等,其泥漿的比重應根據土質進行調整,維持孔壁一定的泥漿壓力,不塌孔。
通過孔內的水頭高度所形成的對孔壁的靜壓力來保護孔壁,泥漿與孔壁形成的泥皮,阻止孔外水向孔內滲流,起到保護孔壁的作用。
鉆孔灌注樁的施工現場若管理不善,易造成泥漿到處流淌,現場文明施工不夠。
(5)成孔
鉆孔灌注樁的鉆頭由施工作業隊根據土質、以往的施工經驗加工制作,通常在端部焊接合金刀頭,增加耐磨性和切削土的能力。
(6) 清孔
①端承樁,沉渣厚度不大于50;
②摩擦型樁,沉渣厚度不大于100 ;
(7) 水下灌注砼要求
①導管最大外徑比鋼筋籠內徑小100以上;
②保護層厚度≮50;
③提管時保證混凝土埋入≮1m。
清孔
一般用清水清孔,鉆機只鉆不進,待泥漿比重降到1.1左右即認為清孔合格。
吊放鋼筋籠
清孔后,盡快吊放鋼筋籠
混凝土灌注
采用導管法水下混凝土灌注方法施工
