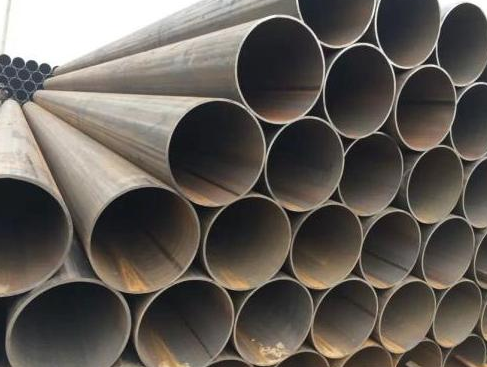

直縫鋼管生產工藝。綜述直縫鋼管按生產工藝可分為高頻直縫鋼管和埋弧焊直縫鋼管。埋弧焊直縫鋼管按其不同的成型方式又分為UOE、RBE、JCOE鋼管等。
下面瑞通螺旋管生產廠家為大家介紹最常見的高頻直縫鋼管和埋弧焊直縫鋼管的成型工藝。

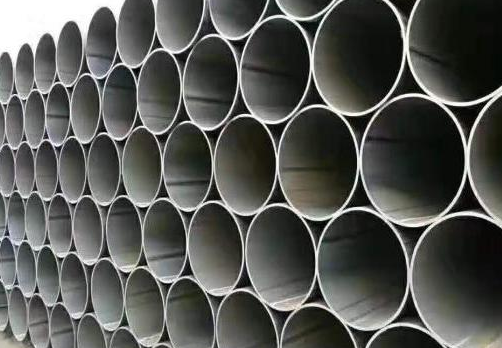

埋弧焊工藝
用來制造大口徑埋弧焊直縫鋼管的鋼板進入生產線后,首先進行全板超聲波檢驗;通過銑邊機對鋼板兩邊緣進行雙面銑削,使之達到要求的板寬、板邊平行度和坡口形狀;利用預彎機進行板邊預彎,使板邊具有符合要求的曲率。
在JCO成型機上首先將預彎后的鋼板的一半經過多次步進沖壓,壓成"J"形,再將鋼板的另一半同樣彎曲,壓成"C"形,最后形成開口的"O"形。
1. 板探:用來制造大口徑埋弧焊直縫鋼管的鋼板進入生產線后,首先進行全板超聲波檢驗。
2. 銑邊:通過銑邊機對鋼板兩邊緣進行雙面銑削,使之達到要求的板寬、板邊平行度和坡口形狀。
3. 預彎邊:利用預彎機進行板邊預彎,使板邊具有符合要求的曲率。
4. 成型:在JCO成型機上首先將預彎后的鋼板的一半經過多次步進沖壓,壓成"J"形,再將鋼板的另一半同樣彎曲,壓成"C"形,最后形成開口的"O"形。
5. 預焊:使成型后的直縫焊鋼管合縫并采用氣體保護焊(MAG)進行連續焊接。
6. 內焊:采用縱列多絲埋弧焊(最多可為四絲)在直縫鋼管內側進行焊接。
7. 外焊:采用縱列多絲埋弧焊在直縫埋弧焊鋼管外側進行焊接。
8. 超聲波檢驗Ⅰ:對直縫焊鋼管內外焊縫及焊縫兩側母材進行100%的檢查。
9. X射線檢查Ⅰ:對內外焊縫進行100%的X射線工業電視檢查,采用圖象處理系統以保證探傷的靈敏度。
10. 擴徑:對埋弧焊直縫鋼管全長進行擴徑以提高鋼管的尺寸精度,并改善鋼管內應力的分布狀態。
11. 水壓試驗:在水壓試驗機上對擴徑后的鋼管進行逐根檢驗以保證鋼管達到標準要求的試驗壓力,該機具有自動記錄和儲存功能。
12. 倒棱:將檢驗合格后的鋼管進行管端加工,達到要求的管端坡口尺寸。
13. 超聲波檢驗Ⅱ:再次逐根進行超聲波檢驗以檢查直縫焊鋼管在擴徑、水壓后可能產生的缺陷。
14. X射線檢查Ⅱ:對擴徑和水壓試驗后的鋼管進行X射線工業電視檢查和管端焊縫拍片。
15. 管端磁粉檢驗:進行此項檢查以發現管端缺陷。
16. 防腐和涂層:合格后的鋼管根據用戶要求進行防腐和涂層。

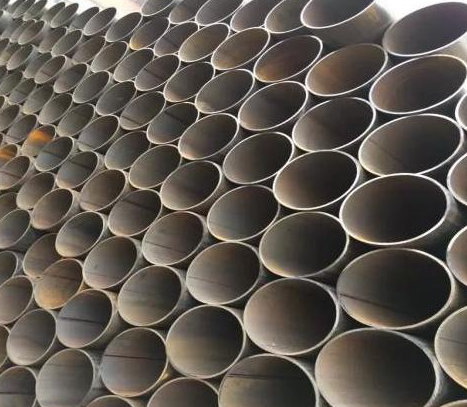

直縫鋼管的高頻焊接正是利用交流電的趨膚效應和鄰近效應,鋼材(帶鋼)經滾壓成型后,形成一個截面斷開的圓形管坯,在管坯內靠近感應線圈中心附近旋轉一個或一組阻抗器(磁棒),阻抗器與管坯開口處形成一個電磁感應回路,在趨膚效應和鄰近效應的作用下,管坯開口處邊緣產生強大而集中的熱效應,使焊縫邊緣迅速加熱到焊接所需溫度經壓輥擠壓后,熔融狀態的金屬實現晶間接合,冷卻后形成一條牢固的對接焊縫。
