DIN30670 3pe防腐鋼管生產(chǎn)工藝流程

1.鋼管的噴丸除味處理

拋丸除臭前，應(yīng)先用中頻感應(yīng)加熱器將鋼管預(yù)熱至40-60度，再通過拋丸機(jī)去除水，油，污物，除銹等級(jí)達(dá)到GB / T8923-1988標(biāo)準(zhǔn)中，Sa2.5級(jí)（接近白色級(jí)）要求，鋼錨圖案表面的深度為40至100微米。

2.環(huán)氧粉末涂料

噴涂前，將鋼管兩端用牛皮紙包裹起來，然后用中頻感應(yīng)加熱器將鋼管加熱到190-230度，對(duì)環(huán)氧粉末采用靜電噴涂法，根據(jù)需要將粉末量涂在鋼板上。鋼管表面，在高溫下，與基材牢固性相結(jié)合，其防腐性能優(yōu)越，具有良好的耐化學(xué)腐蝕性能，涂層表面密度光滑，耐磨，耐高溫。

3.擠出膠

根據(jù)膠粘劑層和聚乙烯的厚度要求，通過調(diào)節(jié)擠出機(jī)主電機(jī)和螺桿轉(zhuǎn)速，以滿足擠出量的要求。當(dāng)環(huán)氧粉末呈凝膠狀時(shí)，我們采用側(cè)向纏繞技術(shù)，使粘合劑和PE涂在鋼管上，粘合劑環(huán)氧粉末，聚乙烯聚合形成三層結(jié)構(gòu)，成型后，用三排輥?zhàn)?，制成三層結(jié)構(gòu)融合壓實(shí)，使整個(gè)系統(tǒng)表面光滑，無氣泡和缺陷。

膠粘性能穩(wěn)定，膠粘力強(qiáng)，成膜均勻。

PE擠出溫度為230-260度，PE抗老化腐蝕能力強(qiáng)，良好的抗環(huán)境應(yīng)力開裂性和延伸性。

4.涂層管的冷卻

根據(jù)三層結(jié)構(gòu)對(duì)材料性能的要求，它要求緩慢冷卻，冷卻管的溫度不應(yīng)超過60度。

5.  吉平

在生產(chǎn)過程中，使用在線電火花檢漏儀進(jìn)行涂裝，檢漏電壓的100％為25 KV。在25電壓泄漏檢測(cè)下無需漏斗。

6.涂料產(chǎn)品加工

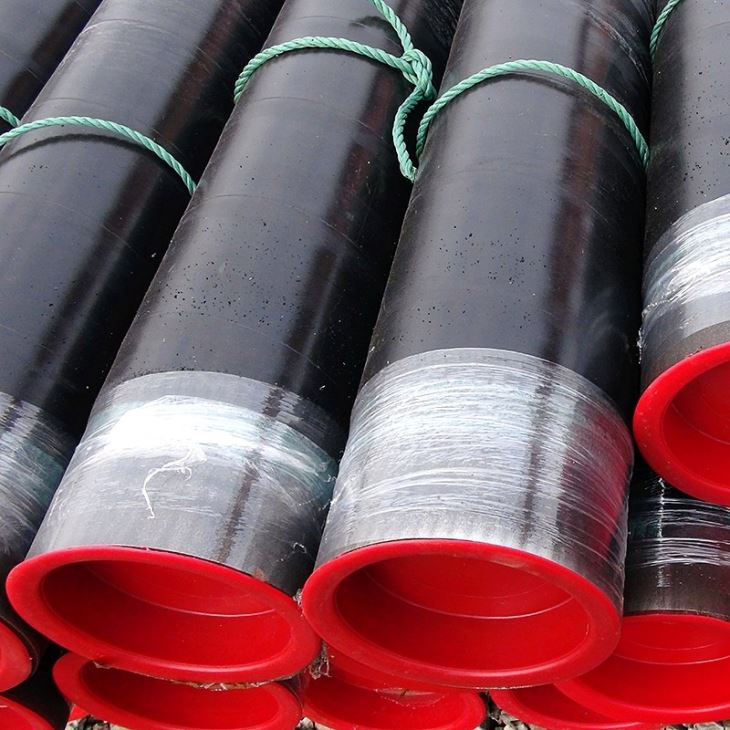

在管端使用凹槽磨床進(jìn)行加工和標(biāo)記。
