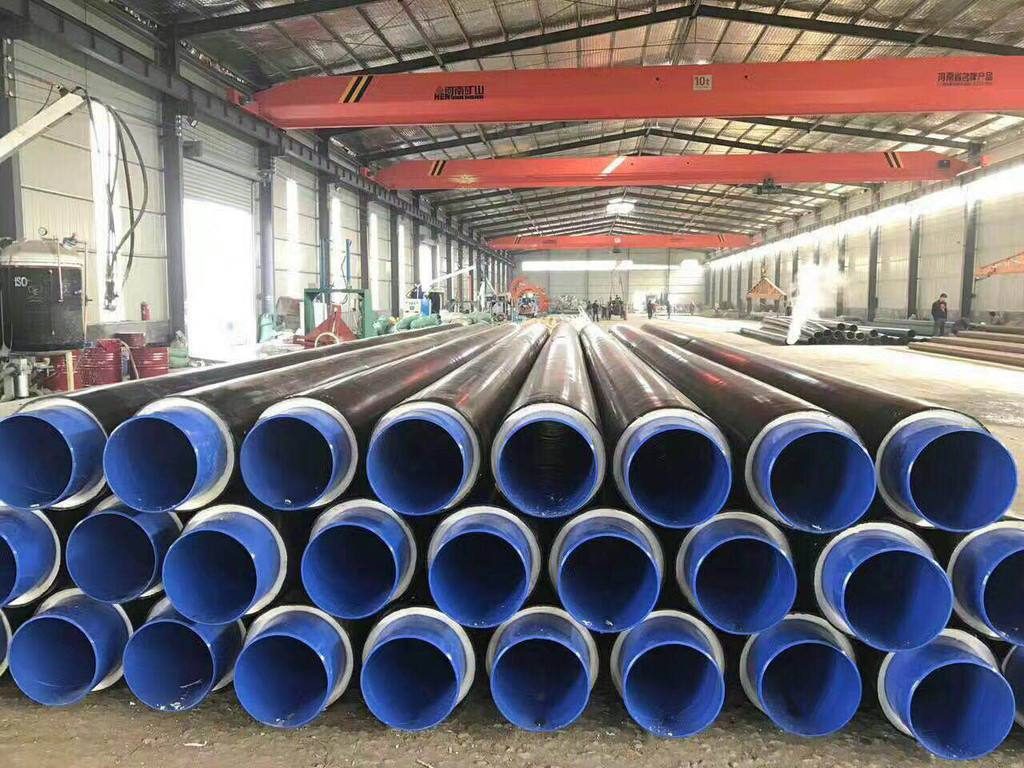

聚氨酯保溫?zé)o縫鋼管由于聚氨酯硬質(zhì)泡沫保溫層緊密地粘結(jié)在鋼管外皮，隔絕了空氣和水的滲入，能起到良好的防腐保溫爆冷作用。同時(shí)它的發(fā)泡孔都是閉合的，吸水性很小。高密度聚乙烯外殼、玻璃鋼外殼均具有良好的防腐、絕緣和機(jī)械性能。因此，工作鋼管外皮很難受到外界空氣和水的侵蝕。吸水率低的原因是由于聚氨酯泡沫的閉孔率高達(dá)92%左右。低導(dǎo)熱系數(shù)和低吸水率，加上保溫層和外面防水性能好的高密度聚乙烯或玻璃鋼保護(hù)殼，改變了傳統(tǒng)地溝敷設(shè)供熱管道“穿濕棉襖"的狀況，大大減少了供熱管道的整體熱損耗，熱網(wǎng)熱損失為2%，小于國際10%的標(biāo)準(zhǔn)要求。

1一般要求 保溫保冷工程施工應(yīng)執(zhí)行國家標(biāo)準(zhǔn)《工業(yè)設(shè)備及管 道絕熱工程施工及驗(yàn)收規(guī)范》GBJ126—89 ，還應(yīng)符合現(xiàn) 行國家標(biāo)準(zhǔn)、規(guī)范的規(guī)定。

2 保溫保冷材料要符合設(shè)計(jì)要求，有產(chǎn)品合格證和化 驗(yàn)、物理實(shí)驗(yàn)記錄。嚴(yán)禁受潮。

3 設(shè)備、管道應(yīng)按規(guī)定進(jìn)行強(qiáng)度試驗(yàn)或氣密性試驗(yàn)， 經(jīng)試驗(yàn)合格后方能進(jìn)行保溫、保冷 、施工。在特殊情況下， 管道的保溫保冷允許在未經(jīng)強(qiáng)度試驗(yàn)或氣密性試驗(yàn)前進(jìn) 行，但應(yīng)留出全部焊縫，焊縫兩側(cè)應(yīng)各留出一塊保溫預(yù)制 塊的距離或250mm的距離，端面做防水處理。留出部分的保溫層，應(yīng)在管道強(qiáng)度及氣密性試驗(yàn)合格后施工。

4 進(jìn)行保溫保冷

施工前必須完成下列工作：

1 按設(shè)計(jì)要求設(shè)置的絕熱用固定件、支撐環(huán)、支吊 架、緊固件等準(zhǔn)備齊全。
2 設(shè)備、管道的支座、吊耳、爬梯、平臺(tái)以及支架、 接管、儀表測(cè)試接管等附件均安裝完畢。
3 電伴熱或熱介質(zhì)伴熱管均已安裝就緒，并檢驗(yàn)試驗(yàn) 合格。
4 清除設(shè)備、管道表面的污物，并按規(guī)定涂刷完防腐 油漆。
5 設(shè)備、管道的表面應(yīng)平整、圓滑、干燥。
6 雨天施工室外的保溫工程，應(yīng)有良好的防雨措施； 寒冷季節(jié)、雪天施工要有防凍、防雪措施。

保溫、保冷層的施工

1.設(shè)備和管道的絕熱材料和厚度應(yīng)根據(jù)工程設(shè)計(jì)確定。

2.絕熱層應(yīng)均勻、連續(xù)，虧缺要填滿，保溫層厚度大 于80mm時(shí)，應(yīng)用雙層或多層保溫結(jié)構(gòu)。材料不同時(shí)，采 用復(fù)合結(jié)構(gòu)，復(fù)合結(jié)構(gòu)一般內(nèi)層用硬質(zhì)材料，外層用軟質(zhì) 材料。

3.當(dāng)使用成型的平板材料加工成預(yù)制塊時(shí)，切割面要 平整，尺寸要準(zhǔn)確。

4.使用成型預(yù)制塊作為絕熱材料，安裝時(shí)單層要錯(cuò)縫 縱縫 、雙層或多層的內(nèi)層要錯(cuò)縫，外層必須把內(nèi)層的 縫隙縱縫或環(huán)縫 覆蓋。預(yù)制塊用鋼絲和鋼帶扎緊，每個(gè)預(yù)制塊至少捆扎一道，雙層或多層結(jié)構(gòu)各層應(yīng)單獨(dú)捆扎， 所有縫隙不應(yīng)大于5mm，要用導(dǎo)熱系數(shù)相近的密封材料勾縫。

5.直徑較大的設(shè)備應(yīng)用6或8的圓鋼做的固定銷釘焊于設(shè)備外壁上，不可焊接的設(shè)備則將銷釘焊在3mm× 30mm鋼帶上，將鋼帶用螺栓固定在設(shè)備外壁上。保溫材料穿過銷釘用自鎖緊板固定、保溫板外再用鋼絲或鋼帶扎緊。
